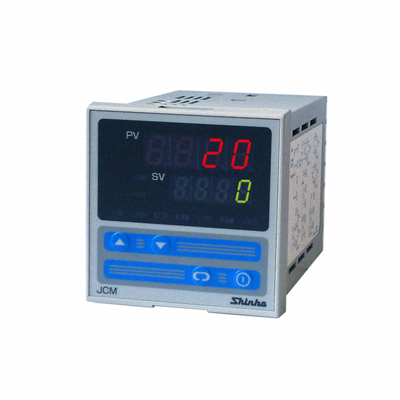

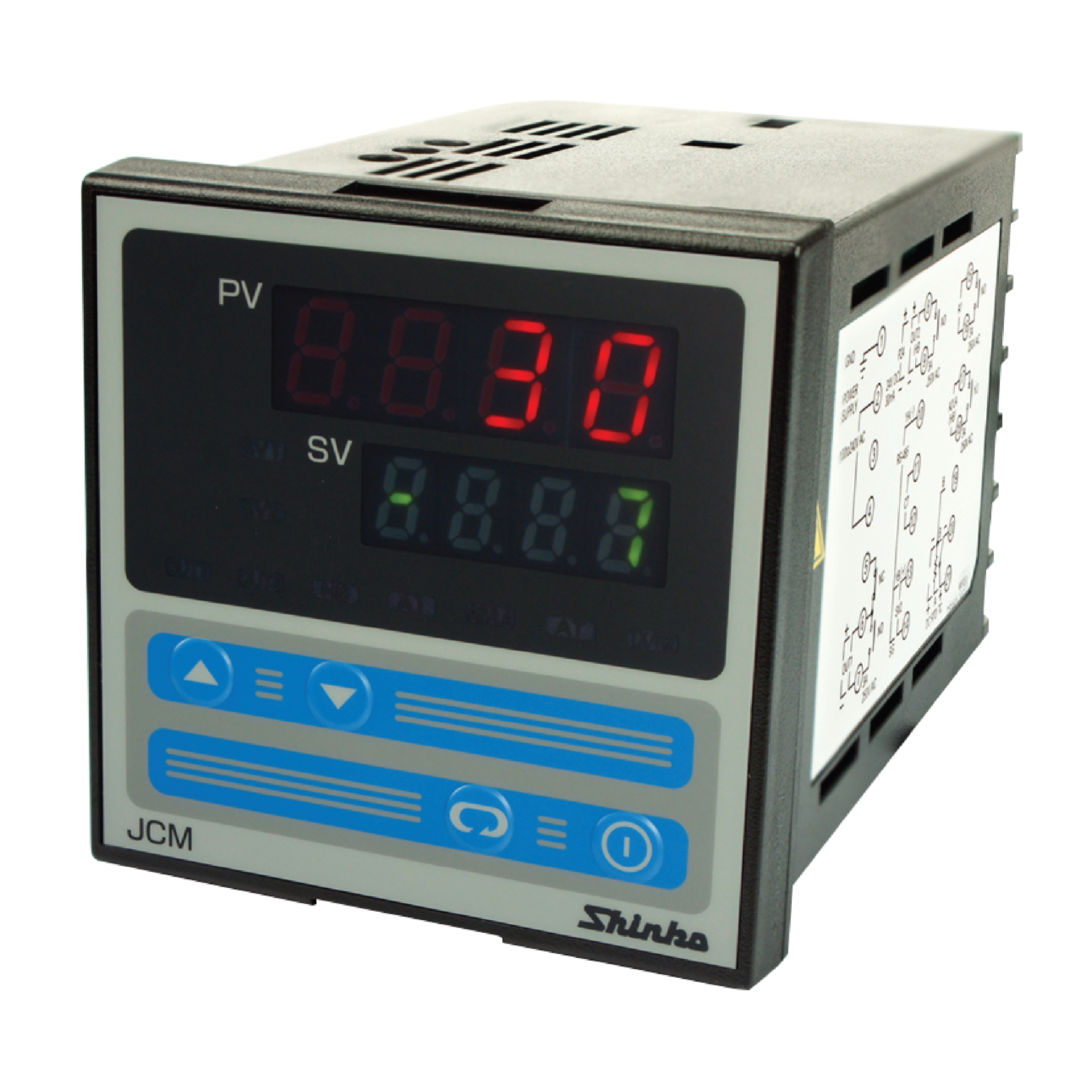

Bộ điều khiển nhiệt độ đa năng Shinko JCM-33A
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
1. Bộ điều khiển nhiệt độ đa năng Shinko JCM-33A là gì?
Bộ điều khiển nhiệt độ Shinko JCM-33A là dòng digital indicating controller cao cấp đến từ Nhật Bản, được thiết kế để đáp ứng các yêu cầu đo lường và điều khiển chính xác trong môi trường công nghiệp. Thiết bị hỗ trợ đa dạng tín hiệu đầu vào như Thermocouple, RTD, dòng và điện áp DC, đồng thời tích hợp thuật toán PID auto-tuning giúp hệ thống vận hành ổn định, giảm sai số và tối ưu hiệu suất.
JCM-33A phù hợp cho cả các ứng dụng điều khiển nhiệt độ đơn giản đến các hệ thống tự động hóa phức tạp, đặc biệt trong các môi trường có bụi, độ ẩm cao nhờ thiết kế chắc chắn và chuẩn bảo vệ cao.
2. Cấu hình bộ điều khiển của JCM-33A
Mã sản phẩm: JCM-33A
Kích thước: 72 x 72 x 100 mm
Nguồn cấp: 100 ~ 240VAC 50/60Hz hoặc 24VAC/DC
Ngõ ra điều khiển: Relay contact (3A 250VAC), SSR drive (12VDC), DC current (4–20mA)
Phù hợp với nhiều hệ thống điều khiển khác nhau như SSR, contactor hoặc PLC.
3. Dải tín hiệu đầu vào của JCM-33A (Multi-input)
| Loại tín hiệu | Chi tiết | Dải đo / Thông số |
|---|---|---|
| Thermocouple (cặp nhiệt điện) | K, J, R, S, B, E, T, N, PL-II, C | -200°C đến >1300°C |
| RTD (cảm biến nhiệt điện trở) | Pt100, JPt100 | -200°C đến 850°C |
| Dòng điện DC | 4–20mA, 0–20mA | Tín hiệu analog công nghiệp |
| Điện áp DC | 0–10V, 1–5V, 0–5V | Tín hiệu analog tiêu chuẩn |
Một thiết bị duy nhất có thể thay thế nhiều bộ điều khiển khác nhau, giúp tiết kiệm chi phí và tối ưu hệ thống.
4. Độ chính xác và tốc độ xử lý của JCM-33A
- Độ chính xác Thermocouple: ±0.2% hoặc ±2°C
- Độ chính xác RTD: ±0.1% hoặc ±1°C
- Dòng / áp: ±0.2%
- Chu kỳ lấy mẫu: 0.25 giây
Đảm bảo phản hồi nhanh và kiểm soát chính xác nhiệt độ.
5. Các chức năng điều khiển chính của JCM-33A
- Điều khiển PID tự động (Auto-tuning)
- Các chế độ điều khiển: PID, PI, PD, P, ON/OFF
- Điều khiển gia nhiệt và làm mát
- Điều chỉnh giá trị đặt (Setpoint) linh hoạt
- Điều khiển theo sai lệch (Deviation control)
5. Chức năng cảnh báo & bảo vệ của JCM-33A
- Cảnh báo nhiệt độ cao / thấp
- Cảnh báo theo deviation (lệch giá trị)
- Cảnh báo theo vùng (range alarm)
- Loop break alarm (phát hiện đứt dây gia nhiệt)
- Heater burnout alarm (tùy chọn)
Giúp phát hiện lỗi sớm, tránh hư hỏng hệ thống.
7. Giao tiếp & kết nối hệ thống của JCM-33A
- Truyền thông RS-485 (tùy chọn)
- Hỗ trợ Modbus ASCII / RTU
- Kết nối dễ dàng với: PLC, HMI, SCADA
Phù hợp cho hệ thống tự động hóa hiện đại.
8. Đặc điểm nổi bật của JCM-33A
- Đa dạng đầu vào – tương thích nhiều loại cảm biến
- PID chính xác cao, ổn định nhiệt tốt
- Thiết kế công nghiệp bền bỉ
- Mặt trước đạt chuẩn IP66 chống bụi và nước mạnh
- Tùy chọn IP54
- Hoạt động ổn định trong môi trường khắc nghiệt
- Dễ lắp đặt, dễ cài đặt
9. Môi trường hoạt động của JCM-33A
- Nhiệt độ: 0 ~ 50°C
- Độ ẩm: 35 ~ 85%RH (không ngưng tụ)
- Độ cao: ≤ 2000m
10. Tùy chọn mở rộng của JCM-33A
- Alarm 2 (A2)
- RS-485 (C5)
- Heater burnout (W option)
- Ngõ ra phụ OUT2 (Heating/Cooling)
- IP54 / IP66
11. Ứng dụng của JCM-33A
- Lò nung, lò nhiệt công nghiệp
- Máy ép nhựa, máy gia nhiệt khuôn
- Hệ thống sấy công nghiệp
- Ngành thực phẩm, dược phẩm
- Ngành hóa chất
- Dây chuyền sản xuất tự động
- Hệ thống HVAC, xử lý nước
Tóm lại
Shinko JCM-33A là bộ điều khiển nhiệt độ đa năng nổi bật với độ chính xác cao và độ bền vượt trội, được thiết kế để đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp. Thiết bị đặc biệt phù hợp cho các nhà máy sản xuất, hệ thống nhiệt đòi hỏi sự ổn định liên tục, cũng như các ứng dụng cần tích hợp với PLC và hệ thống truyền thông. Với khả năng vận hành tin cậy, dễ dàng tích hợp và kiểm soát nhiệt độ hiệu quả, JCM-33A là giải pháp tối ưu giúp doanh nghiệp nâng cao hiệu suất, giảm sai số và đảm bảo quá trình sản xuất luôn ổn định.
