Thiết bị quản lý chất lượng nước Shinko AER-102-ORP
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
1. Thiết bị quản lý chất lượng nước Shinko AER-102-ORP là gì?
Thiết bị quản lý chất lượng nước Shinko Technos AER-102-ORP là dòng digital indicating ORP meter dạng lắp mặt tủ, được thiết kế để đo, hiển thị và giám sát giá trị ORP (Oxidation Reduction Potential) trong các hệ thống xử lý nước.
Thiết bị hỗ trợ đo đồng thời ORP và nhiệt độ, cho phép bù nhiệt nhằm nâng cao độ ổn định và độ chính xác khi vận hành. AER-102-ORP phù hợp cho các ứng dụng như nước cấp, nước thải, hệ thống xử lý nước, bể công nghệ và các hệ thống kiểm soát chất lượng nước trong công nghiệp.
2. Đặc điểm nổi bật của AER-102-ORP
- Kích thước tiêu chuẩn 48 × 96 mm, dạng lắp mặt tủ
- Mặt trước đạt chuẩn bảo vệ IP66
- Đo đồng thời ORP và nhiệt độ
- Dải đo ORP: -1000 đến +1000 mV
- Dải đo nhiệt độ: 0.0 đến 100.0°C
- Hỗ trợ hiệu chuẩn
- Có 2 ngõ ra tiếp điểm tiêu chuẩn, có thể mở rộng
- Hỗ trợ proportional control
- Có ngõ ra transmission output (tùy chọn)
- Có chức năng cleansing output
- Hỗ trợ truyền thông RS-485 (tùy chọn)
- Nguồn cấp: 24V AC/DC hoặc 100–240V AC (tùy model)
AER-102-ORP đáp ứng tốt nhu cầu đo và giám sát ORP trong hệ thống nước cần thiết bị nhỏ gọn, lắp tủ, có cảnh báo và khả năng truyền tín hiệu.

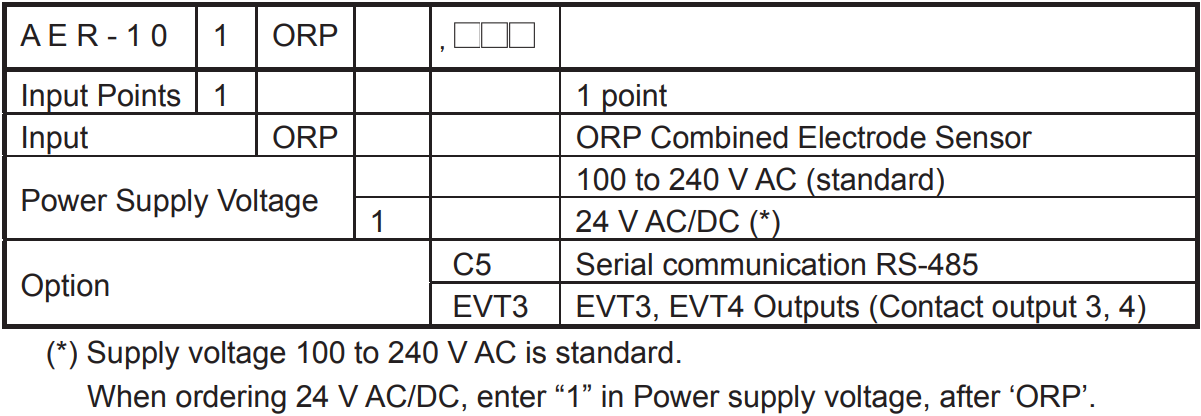

3. Model
4. Thiết kế thiết bị AER-102-ORP
5. Đo ORP và nhiệt độ đồng thời
Thiết bị có khả năng đo đồng thời giá trị ORP và nhiệt độ dung dịch. Nhiệt độ được sử dụng để hỗ trợ bù nhiệt, giúp giá trị đo ổn định hơn trong quá trình vận hành thực tế.
6. Kích thước gọn, dễ tích hợp tủ điện
Với chuẩn 48 × 96 mm, AER-102-ORP dễ dàng tích hợp vào tủ điều khiển, trạm xử lý nước hoặc hệ thống giám sát ORP cục bộ.
7. Dải đo ORP phù hợp cho quản lý chất lượng nước
Thiết bị có dải đo -1000 đến +1000 mV, phù hợp cho các ứng dụng như:
- Khử trùng nước
- Kiểm soát clo
- Xử lý nước thải
8. Đo nhiệt độ dung dịch
Hỗ trợ đo nhiệt độ 0.0 đến 100.0°C, phục vụ hiển thị và bù nhiệt giúp tăng độ chính xác.
9. Hỗ trợ nhiều loại cảm biến
1 số loại cảm biến của shinko tương thích
| Thông số | Dòng 520 | Dòng 530 | Dòng 533 | Dòng A520 |
| Điện cực |
Pt05 |
Pt05 |
Pt05 |
Pt05 |
| Dung dịch tham chiếu |
KCL, 3.3mol |
KCL (loại Gel) |
KCL (loại Gel) |
KCL, 3.3mol |
| Thân cảm biến |
Thủy tinh không chì |
PVC trong suốt |
PVC trong suốt |
Thủy tinh không chì |
| Phạm vi đo |
±1500mV |
±1500mV |
±1500mV |
±1500mV |
| Phạm vi nhiệt độ |
0 đến 60°C |
0 đến 50°C |
0 đến 50°C |
0 đến 50°C |
| Kháng áp lực nước | Không đề cập |
10m (0.1MPa) |
30m (0.3MPa) |
Không đề cập |
| Nắp điện cực |
Silicon |
Vinyl (màu đen) |
Vinyl |
Silicon |
| Terminal |
F1.25-3.5 |
JST 1.25-B3.5A |
F1.25-3.5 |
F1.25-3.5 |
| Chiều dài cáp |
5, 10, …, 30m |
5, 10, …, 30m |
5, 10, …, 30m |
5, 10, …, 30m |
10. Hiệu chuẩn
Thiết bị hỗ trợ hiệu chuẩn để đảm bảo độ chính xác của phép đo ORP trong quá trình sử dụng.
11. Đánh giá điện cực
Trong quá trình vận hành, thiết bị hỗ trợ kiểm tra tình trạng điện cực, giúp người dùng dễ dàng bảo trì.
12. Ngõ ra tiếp điểm cảnh báo/điều khiển
Thiết bị có 2 relay output tiêu chuẩn, dùng để:
- Cảnh báo
- Điều khiển thiết bị chấp hành
13. Hỗ trợ proportional control
Cho phép điều khiển theo tỷ lệ (time proportioning), giúp tối ưu quá trình điều chỉnh ORP trong hệ thống.
14. Ngõ ra truyền tín hiệu
Có tùy chọn analog output (4–20 mA / 0–20 mA), dùng để truyền dữ liệu về PLC hoặc SCADA.
15. Chức năng cleansing output
Hỗ trợ điều khiển hệ thống làm sạch điện cực, đặc biệt hữu ích trong môi trường nước bẩn.
16. Truyền thông RS-485
Hỗ trợ RS-485 với các giao thức như:
- Modbus RTU
- Modbus ASCII
- Shinko protocol
17. Phù hợp cho nhiều ứng dụng quản lý chất lượng nước
- Nước cấp
- Nước thải
- Hệ thống xử lý nước
- Bể công nghệ
- Hệ thống công nghiệp
18. Hỗ trợ vận hành và bảo trì thuận tiện
Thiết bị có đầy đủ tài liệu hướng dẫn, dễ cài đặt, hiệu chuẩn và bảo trì. Việc hỗ trợ truyền thông giúp giám sát thuận tiện hơn.

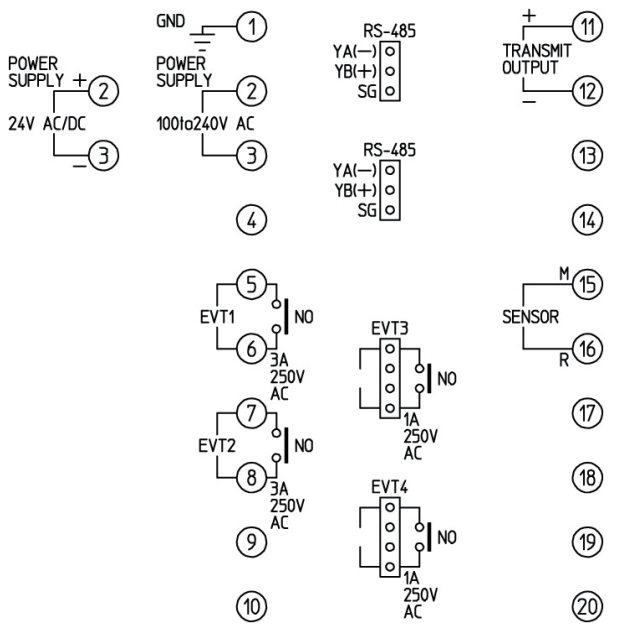

19. Sơ đồ đấu dây của AER-102-ORP
Tóm lại
Shinko Technos AER-102-ORP là thiết bị đo và điều khiển ORP dạng lắp tủ, kích thước 48 × 96 mm, mặt trước IP66, hỗ trợ đo nhiệt độ, relay output, analog output và truyền thông RS-485. Đây là giải pháp phù hợp cho các hệ thống xử lý nước cần giám sát và điều khiển ORP ổn định và chính xác.
